БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ NRC86
Блок управления для удаленного управления косинусом и для дистанционного управления выходами
Блок NRC 86 предназначен в частности для систем компенсации крупных ФЭС (фотоэлектрических станций) подключаемых к сети ВН, которые должны иметь возможность удаленного управления требуемым косинусом с помощью импульсных сигналов согласно требованиям энергосистемы ( например в Чешской Республике - правила PPDS 2010). Другим вариантом применения являются системы компенсации с дистанционно управляемыми выходами. Блок применяется совместно с регулятором специального исполнения „NOVAR 1xxx NRC“. |
-
Характеристики
-

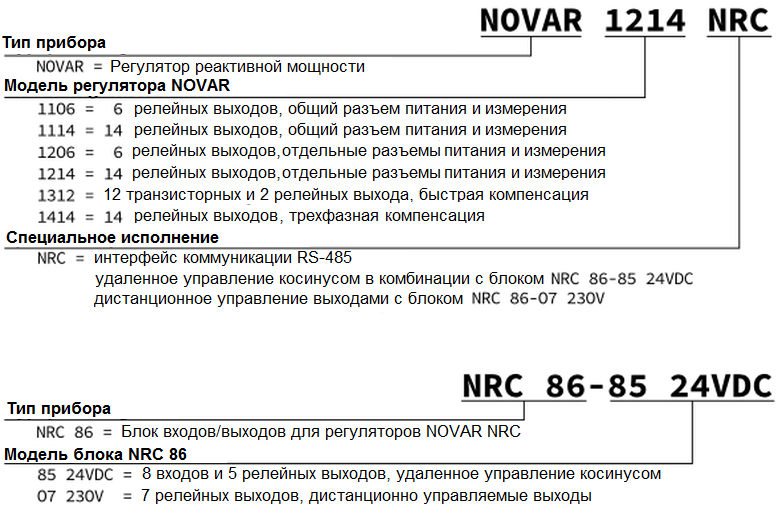

Типы и исполнения
-
К загрузке
-
Программы
-
Дополнения
<
>
Типовые применения
- Системы компенсации с дистанционно управляемыми выходами - Для данных целей предназначен блок NRC 86-07 230 VAC имеющий семь выходов. В случае, если система компенсации имеет больше чем 7 ступеней, необходимо взять два блока. Блок (или блоки) размещается непосредственно в шкафе компенсирующего устройства (УКРМ) и с помощью линии коммуникации соединяется с удаленным регулятором NOVAR 1xxx NRC. Пускатели (точнее, их катушки) конденсаторов или дросселей подключаются к выходам блока NRC 86, при этом выходы самого регулятора останутся не подключенными.
- Системы компенсации с удаленным управлением косинусом - К блоку NRC 86-85 24 VDC подключается до 5 импульсных сигналов. Импульс заданной длительности на одном из входов блока воспринимается им как требование на порядковый номер требуемой величины косинуса. Данный порядковый номер блок подтвердит включением соответствующего выхода - этот сигнал направляется обратно к диспетчеру энергосистемы для контроля о принятии его указания. Через последовательную линию коммуникации к блоку подключен регулятор (или несколько регуляторов) NOVAR 1xxx NRC, который периодически считывает порядковый номер требуемого косинуса и согласно этому номеру регулирует реактивную мощность в сети на соответствующий предустановленный косинус.

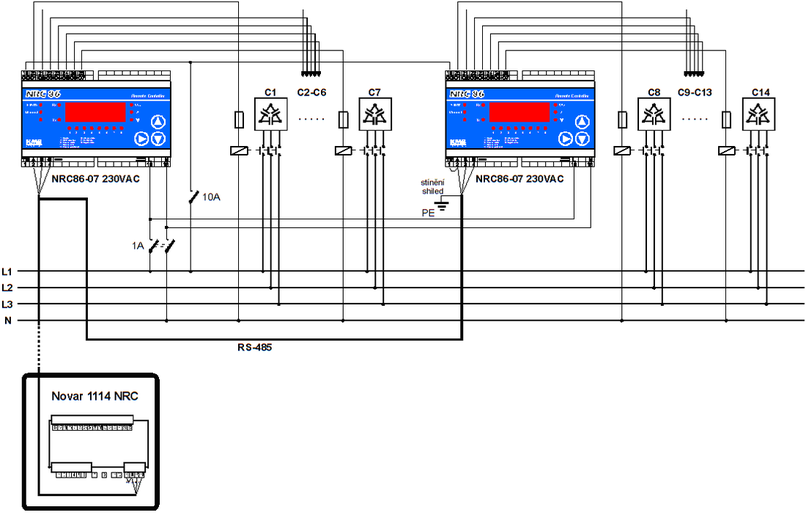

Дистанционно управляемые выходы с двумя блоками NRC86

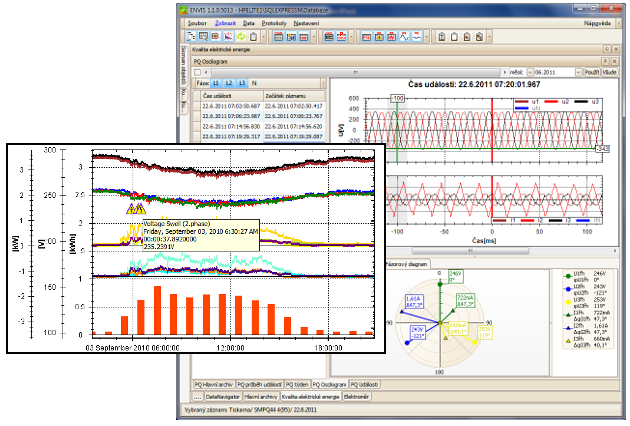

Aplikace ENVIS umožňuje základní obsluhu přístrojů SMV, SMP a SMPQ z PC - aktualizaci firmware, nastavení přístroje, dohled a stahování archivních dat pro následné vyhodnocení. ENVIS je v základní verzi k dispozici ke všem těmto podporovaným přístrojům zdarma.
S pomocí systémové služby ENVIS.Online lze vytvořit komplexní systém monitoringu spotřeby energie a spolehlivosti její dodávky. Tento systém prostřednictvím například emailu, SMS či SNMP protokolu informuje klíčové účastníky o nestandardních situacích či jim zasílá pravidelné reporty.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Дополнительные функции и принадлежности
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
- KM-GPRS: внешний GPRS модем
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
Поставки конденсаторов НН и ВН фирмы ZEZ Silko.
|
|
