ТРЕХФАЗНЫЙ NOVAR 1414
Регулятор реактивной мощности NOVAR 1414 предназначен для систем с большой или переменной несимметрией нагрузки в отдельных фазах. Конструктивно он построен на базе регулятора NOVAR 1214 - отличается от него только добавленными входами тока для измерения во всех трех фазах и принципом регулирования полного косинуса.
Регулятор оснащен только одним входом измерения напряжения, поэтому предполагается что оставшиеся два фазных напряжения имеют одинаковую амплитуду. Из измеренных токов всех трех фаз вычисляются однофазные косинусы и полный трехфазный косинус, величина которого используется в регулировании. |
-
Характеристики
-

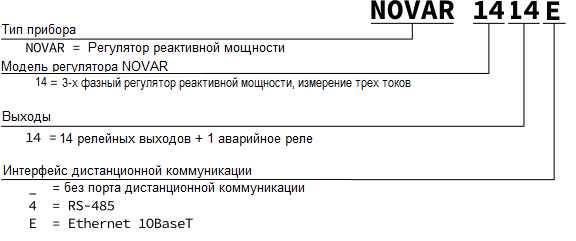

Типы и исполнения
-
К загрузке
-
Программы
-
Дополнения
<
>
Характеристики и особенности
- лицевая панель 144 x 144 мм
- чувствительность по току 2 мА
- 6 или 14 реле + аварийное реле
- трехфазный регулятор - измеряет ток всех трех фаз
- точнее вычисляет трехфазный косинус при несимметричной нагрузке в сети
- измерение температуры, управление вентилятором или обогревом
- возможность порта коммуникации RS-485 или Ethernet
- поддержка программ ENVIS и ENVIS.Online для настройки, визуализации и регистрации измерений
Пример подключения NOVAR 1414 - измерение 3 токов

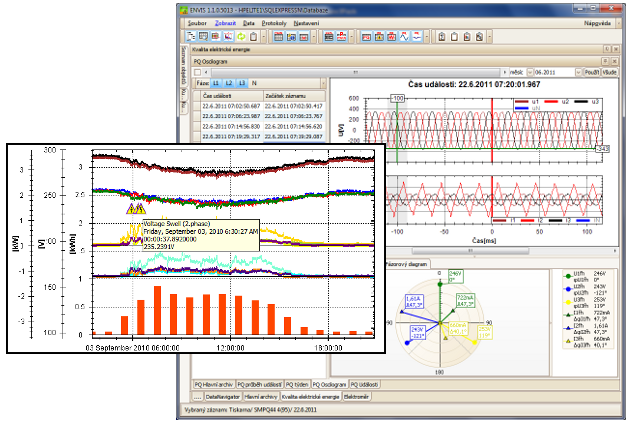

Aplikace ENVIS umožňuje základní obsluhu přístrojů SMV, SMP a SMPQ z PC - aktualizaci firmware, nastavení přístroje, dohled a stahování archivních dat pro následné vyhodnocení. ENVIS je v základní verzi k dispozici ke všem těmto podporovaným přístrojům zdarma.
S pomocí systémové služby ENVIS.Online lze vytvořit komplexní systém monitoringu spotřeby energie a spolehlivosti její dodávky. Tento systém prostřednictvím například emailu, SMS či SNMP protokolu informuje klíčové účastníky o nestandardních situacích či jim zasílá pravidelné reporty.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Дополнительные функции и принадлежности
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
- NGS98 - чехол IP 65 для защиты лицевой панели от воды и загрязнений, 144x144 мм.
- RS-485 по выбору - последовательный интерфейс коммуникации
- Ethernet по выбору - сетевой интерфейс коммуникации
- KM-GPRS: внешний GPRS модем
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
Поставки конденсаторов НН и ВН фирмы ZEZ Silko.
|
|
Модули расширения на заказ
- Модуль PQ-S, PQ-A: анализаторы SMY 133, SMC 133/144 и ARTIQ с модулем PQ измеряют качество напряжения по норме EN 50160. У обычного прибора добавляют измерение фликера, интергармоник и событий напряжения.
- Модуль GO: приборы SMC, SMY, SMZ и ARTIQ могут быть с помощью модуля главных осциллограмм (general oscillograms) дополнены расширенными возможностями измерения и записи переходных процессов - запись осциллограмм напряжений и токов в память прибора.
- Модуль HDO: к анализаторам SMV, SMP, SMVQ и SMPQ можно заказать дополнительный модуль измерения, записи и оценки сигнала дистанционного управления (HDO).
- Модуль MM: Модбас Мастер (Modbus master) активирует в поддерживаемых приборах возможность записи данных (дата логгер) от подчиненных Модбасу приборов - например возможно записывать информацию о ходе компенсации от регуляторов Новар или архивировать отсчеты электросчетчика, датчиков расхода и других датчиков.
- Модуль Sampler: специальный модуль для прямой передачи измеряемых величин (сэмплов) в вышестоящую систему
- Модуль ES: у приборов с портом Ethernet и хотя бы еще одним портом интерфейса можно путем активации Ethernet-to-Serial модуля разрешить перенос данных между интерфейсами различных типов.
- Модуль VE: к анализаторам SMV и SMP можно заказать программный модуль расширения для определения событий напряжения (в приборах SMVQ и SMPQ данный модуль содержится по умолчанию).
