РЕГУЛЯТОРЫ NOVAR 1114 и NOVAR 1214
Новый ряд классических регуляторов с повышенной чувствительностью, 6/14 выходов
Регуляторы реактивной мощности NOVAR 1106, 1114, 1206 и 1214 это полностью автоматические приборы, осуществляющие оптимальное управление компенсацией реактивной мощности. По способу подключения полностью совместимы с первоначальными моделями NOVAR 1xx/2xx. Предназначены для приложений, которые требуют высокую точность регулирования и при малой нагрузке, управление вентиляцией и другие дополнительные функции. Регулирование протекает во всех четырех квадрантах и его скорость зависит как от величины ошибки регулирования, так и от ее полярности (пере-компенсация/ недо-компенсация). Подключение и отключение компенсирующих конденсаторов осуществляется так, чтобы оптимальное состояние компенсации было достигнуто одним циклом регулирования и минимальным количеством переключаемых ступеней. При этом прибор выбирает отдельные ступени с учетом их равномерной загрузки и сначала подключает ступени, которые были отключены раньше всего и их остаточный заряд поэтому минимальный. Регуляторы Novar 12xx имеют в отличие от регуляторов Novar 11xx дополнительно гальванически отделенный вход измерительного напряжения и вход для выбора второго тарифа. |
-
Характеристики
-
Типы и исполнения
-
К загрузке
-
Программы
-
Дополнения
<
>
Характеристики и особенности
- лицевая панель 144 x 144 мм
- чувствительность по току 2 мА
- 6 или 14 реле + аварийное реле
- автоматическое распознавание ступеней
- непрерывный контроль исправного функционирования компенсации
- измерение температуры, управление вентилятором
- возможность порта коммуникации RS-485 или Ethernet
- поддержка программ ENVIS и ENVIS.Online для настройки, визуализации и регистрации измерений
Демонстрационная схема подключения компенсации на ВН и НН - NOVAR 1214 и NOVAR 1114

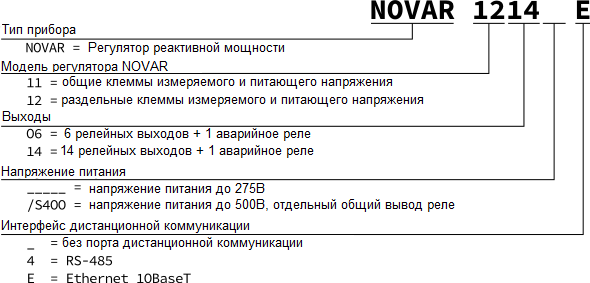

Коды для заказа
Исполнение „/S400“
Регуляторы в исполнении «S400» (типовое обозначение например Novar 1114/S400 ) отличаются от регуляторов базового исполнения NOVAR 1106, 1114, 1206 и 1214 следующими особенностями:
Регуляторы в исполнении «S400» (типовое обозначение например Novar 1114/S400 ) отличаются от регуляторов базового исполнения NOVAR 1106, 1114, 1206 и 1214 следующими особенностями:
- повышенное до 500 V максимальное напряжение питания (постоянное или переменное)
- общие контакты реле выведены на отдельные выводы разъема

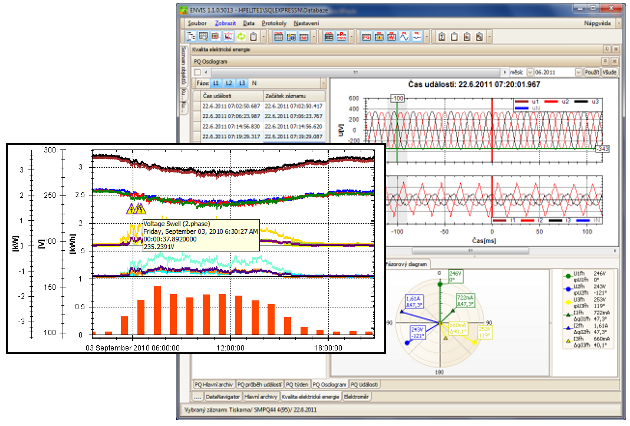

Aplikace ENVIS umožňuje základní obsluhu přístrojů SMV, SMP a SMPQ z PC - aktualizaci firmware, nastavení přístroje, dohled a stahování archivních dat pro následné vyhodnocení. ENVIS je v základní verzi k dispozici ke všem těmto podporovaným přístrojům zdarma.
S pomocí systémové služby ENVIS.Online lze vytvořit komplexní systém monitoringu spotřeby energie a spolehlivosti její dodávky. Tento systém prostřednictvím například emailu, SMS či SNMP protokolu informuje klíčové účastníky o nestandardních situacích či jim zasílá pravidelné reporty.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Дополнительные функции и принадлежности
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
- NGS98 - чехол IP 65 для защиты лицевой панели от воды и загрязнений, 144x144 мм.
- RS-485 по выбору - последовательный интерфейс коммуникации
- Ethernet по выбору - сетевой интерфейс коммуникации
- KM-GPRS: внешний GPRS модем
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
Поставки конденсаторов НН и ВН фирмы ZEZ Silko.
|
|
Модули расширения на заказ
- Модуль PQ-S, PQ-A: анализаторы SMY 133, SMC 133/144 и ARTIQ с модулем PQ измеряют качество напряжения по норме EN 50160. У обычного прибора добавляют измерение фликера, интергармоник и событий напряжения.

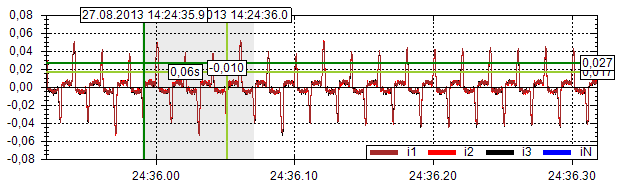

- Модуль GO: приборы SMC, SMY, SMZ и ARTIQ могут быть с помощью модуля главных осциллограмм (general oscillograms) дополнены расширенными возможностями измерения и записи переходных процессов - запись осциллограмм напряжений и токов в память прибора.
- Модуль HDO: к анализаторам SMV, SMP, SMVQ и SMPQ можно заказать дополнительный модуль измерения, записи и оценки сигнала дистанционного управления (HDO).
- Модуль MM: Модбас Мастер (Modbus master) активирует в поддерживаемых приборах возможность записи данных (дата логгер) от подчиненных Модбасу приборов - например возможно записывать информацию о ходе компенсации от регуляторов Новар или архивировать отсчеты электросчетчика, датчиков расхода и других датчиков.
- Модуль Sampler: специальный модуль для прямой передачи измеряемых величин (сэмплов) в вышестоящую систему
- Модуль ES: у приборов с портом Ethernet и хотя бы еще одним портом интерфейса можно путем активации Ethernet-to-Serial модуля разрешить перенос данных между интерфейсами различных типов.
- Модуль VE: к анализаторам SMV и SMP можно заказать программный модуль расширения для определения событий напряжения (в приборах SMVQ и SMPQ данный модуль содержится по умолчанию).
