ТРЕХФАЗНЫЙ РЕГУЛЯТОР NOVAR 2418
|
NOVAR 2418 (а также NOVAR 2407, 2409, 2416) представляет собой базовый вариант регулятора нового поколения с лучшими в своей группе параметрами. Регулятор имеет комфортный сегментный LCD дисплей на котором вся самая важная информация отображается прямо в главном окне. Высокий контраст и подсветка гарантируют беспроблемное чтение при любых условиях освещения.
Построен на инновационной платформе с точным и непрерывным измерением всех электрических величин трехфазной системы. Кроме функции трехфазного регулятора реактивной мощности, прибор содержит в себе и функционал универсального измерительного прибора с измерением средних, минимальных и максимальных значений. Регуляторы ряда 2xxx имеют также встроенный четырех- или шести- квадрантный электросчетчик. Дополнительно по заявке регулятор оснащается дистанционным интерфейсом коммуникации в виде RS-485 или Ethernet, которые позволяют встраивать регулятор не только в программу ENVIS, но и в любую SCADA систему с поддержкой стандартного протокола MODBUS. |
|
Ключевые особенности
- измерения косинуса в каждой фазе отдельно
- автоматическое регулирование косинуса в каждой фазе самостоятельно
- использование одно-/двух-/трех- фазных конденсаторов и дросселей
- NOVAR 2400 R18 имеет 18 ступеней релейных, NOVAR 2400 T18 - транзисторных
- по выбору NOVAR 2400 R09, 2400 R16 (последний с цифровым входом)
- возможность компенсации и декомпенсации сети
- автоматическое распознавание способа подключения и типа и величин отдельных ступеней
- комбинация регулятора реактивной мощности и мультиметра с электросчетчиком
- лицевая панель 144x144 мм с сегментным LCD дисплеем, щитовой монтаж
- интерфейсов коммуникации Ethernet и RS-485, протокол Modbus
- возможность интегрирования в SCADA систему
- 4-х или 6-и квадрантное измерение электрической энергии
- широкий сортимент независимо настраиваемых аварий (малое напряжение, малый ток, превышение THDU и тд)
- оцифровка сигналов 128 раз за период, цикл измерений 10 периодов, непрерывное измерение напряжения и тока

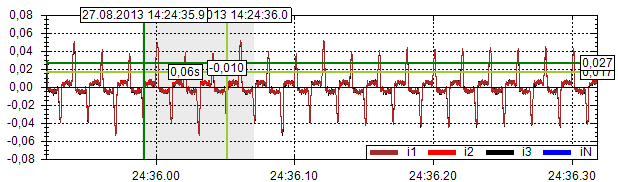

Примеры индикации на дисплее
|
|
Подключение трехфазной компенсации на НН - NOVAR 2418 и NOVAR 2618

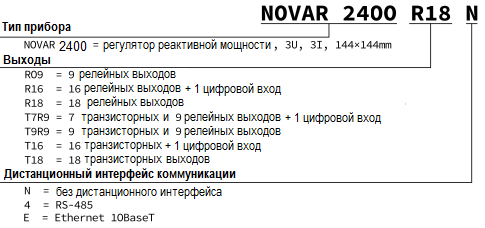

Коды для заказа

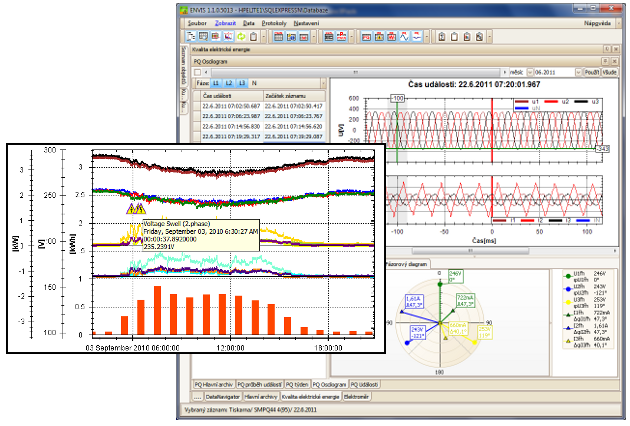

Aplikace ENVIS umožňuje základní obsluhu přístrojů SMV, SMP a SMPQ z PC - aktualizaci firmware, nastavení přístroje, dohled a stahování archivních dat pro následné vyhodnocení. ENVIS je v základní verzi k dispozici ke všem těmto podporovaným přístrojům zdarma.
S pomocí systémové služby ENVIS.Online lze vytvořit komplexní systém monitoringu spotřeby energie a spolehlivosti její dodávky. Tento systém prostřednictvím například emailu, SMS či SNMP protokolu informuje klíčové účastníky o nestandardních situacích či jim zasílá pravidelné reporty.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Přídavné nadstavbové moduly pak mohou doplnit další pokročilé funkce pro export/import dat, automatizované zpracování a vyhodnocení a jiné pokročilé funkce.
Дополнительные функции и принадлежности
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
- NGS98 - чехол IP 65 для защиты лицевой панели от воды и загрязнений, 144x144 мм.
- RS-485 по выбору - последовательный интерфейс коммуникации
- Ethernet по выбору - сетевой интерфейс коммуникации
- KM-GPRS: внешний GPRS модем
К регуляторам NOVAR поставляем комплексный сортимент компонентов для компенсации - конденсаторы, дроссели, пускатели, трансформаторы тока и прочее. В случае заинтересованности обращайтесь за подробным техническим предложением.
Поставки конденсаторов НН и ВН фирмы ZEZ Silko.
|
|
Модули расширения на заказ
- Модуль PQ-S, PQ-A: анализаторы SMY 133, SMC 133/144 и ARTIQ с модулем PQ измеряют качество напряжения по норме EN 50160. У обычного прибора добавляют измерение фликера, интергармоник и событий напряжения.
- Модуль GO: приборы SMC, SMY, SMZ и ARTIQ могут быть с помощью модуля главных осциллограмм (general oscillograms) дополнены расширенными возможностями измерения и записи переходных процессов - запись осциллограмм напряжений и токов в память прибора.
- Модуль HDO: к анализаторам SMV, SMP, SMVQ и SMPQ можно заказать дополнительный модуль измерения, записи и оценки сигнала дистанционного управления (HDO).
- Модуль MM: Модбас Мастер (Modbus master) активирует в поддерживаемых приборах возможность записи данных (дата логгер) от подчиненных Модбасу приборов - например возможно записывать информацию о ходе компенсации от регуляторов Новар или архивировать отсчеты электросчетчика, датчиков расхода и других датчиков.
- Модуль Sampler: специальный модуль для прямой передачи измеряемых величин (сэмплов) в вышестоящую систему
- Модуль ES: у приборов с портом Ethernet и хотя бы еще одним портом интерфейса можно путем активации Ethernet-to-Serial модуля разрешить перенос данных между интерфейсами различных типов.
- Модуль VE: к анализаторам SMV и SMP можно заказать программный модуль расширения для определения событий напряжения (в приборах SMVQ и SMPQ данный модуль содержится по умолчанию).
